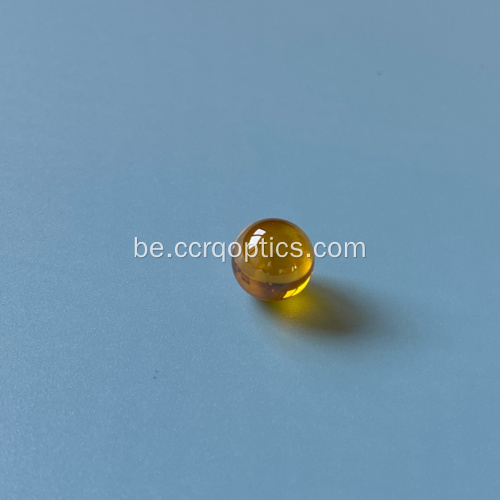

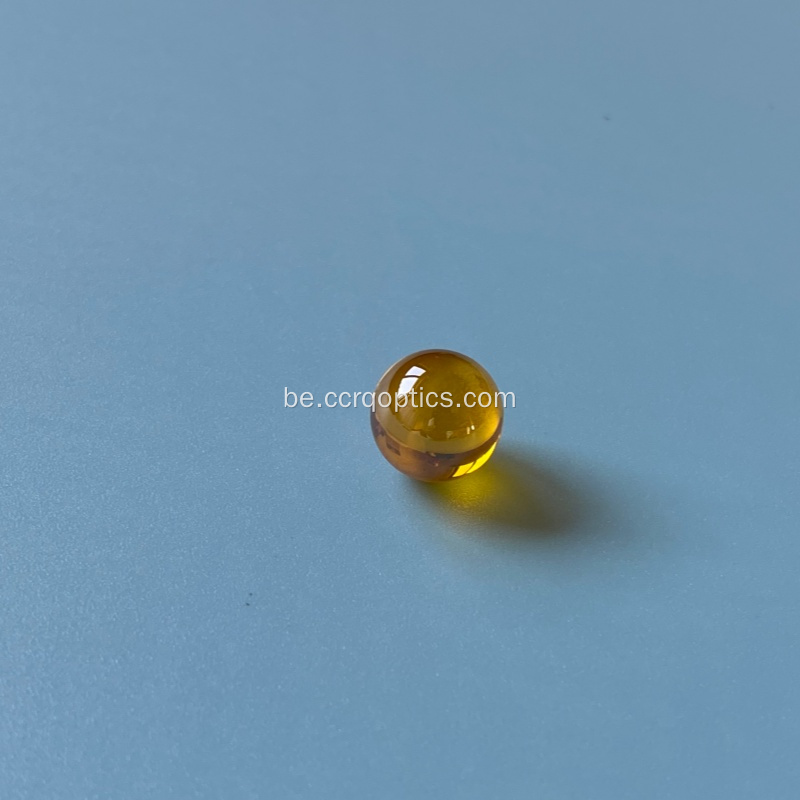

Шарыкавыя лінзы Znse IR Lens

Сферычная лінза Znse (селенід цынку) - гэта інфрачырвоная лазерная лінза сярэдняй і доўгай даўжыні, такая як CO2, стандартны матэрыял для лазера 10,6 мкм, дыяпазон прапускання лінзы Znse складае 0,5-15 мкм, часта выкарыстоўваецца для сувязі выхаду ў CO2-лазерах або фарміравання ўнутранага лазернага прамяня.

Халькагенідная сферычная шаравая лінза падыходзіць для даўжыні хвалі 3-12 мкм, не падыходзіць для валаконнай лазернай сістэмы 1064 нм, яна мае надзвычай высокае паглынанне ў блізкай інфрачырвонай вобласці і вельмі нізкі парог пашкоджання, выкліканага лазерам.

У асноўным прыдатныя сцэнарыі прымянення сульфіднага шкла (3-12 мкм)

Яго асноўнымі крыніцамі святла з'яўляюцца цеплавізар і лазеры сярэдняга інфрачырвонага дыяпазону, такія як CO2-лазер, даўжыня хвалі якіх не прапускае звычайнае шкло.

Перавагі: ён мае надзвычай высокі каэфіцыент прапускання ў атмасферных вокнах 3-5 мкм і 8-12 мкм, а таксама мае высокі каэфіцыент праламлення, які забяспечвае сувязь з вялікай лікавай апертурай.

Прымяненне сферычных лінзаў: для факусіроўкі перад дэтэктарамі цеплавізараў і для тарцавой сувязі аптычных валокнаў сярэдняга інфрачырвонага дыяпазону.

У сістэме валаконнага злучэння 1064 нм шаравая лінза або паўшаровая лінза ў асноўным выкарыстоўваецца ў мікрааптычных шляхах з абмежаванай прасторай, напрыклад, валакно да вольнай прасторы, LD да валакна, у параўнанні з традыцыйнымі групамі лінзаў, плоска-выпуклай лінзай, плоска-ўвагнутай лінзай або ахраматычнай лінзай, яна мае меншы памер і меншы кошт, але мае большую сферычную аберацыю і звычайна выкарыстоўваецца ў надзвычайных сітуацыях. высокая эфектыўнасць не патрабуецца.

Чым вышэйшы каэфіцыент праламлення, тым карацей фокусная адлегласць, тым мацней факусіроўка, але тым больш відавочнай будзе сферычная аберацыя. Калі гэта проста эксперыментальная сувязь, найбольш эфектыўным варыянтам з'яўляецца сферычная лінза K9 дыяметрам 1,5-3 мм.

У зялёным святле 532 нм: сапфіравыя шарыкавыя лінзы маюць высокую прапускальнасць, лалавыя шарыкавыя лінзы не выбіраюць, таму што моцнае паглынанне цяпла і пашкоджанне

У інфрачырвоным святле 1064 нм: сапфір і лал маюць добрую прапускальнасць, калі патрэбна высокая тэмпература >500 ℃, сапфір з'яўляецца лепшым выбарам, калі патрэбна толькі добрая бачнасць для рэгулявання (чырвоны колер зручны для назірання за аптычным шляхам), таксама можна выкарыстоўваць лал, але яго кошт не такі добры, як сапфір.

Адным словам, не вельмі экалагічнае, аптычнае шкло k9 з'яўляецца больш эканамічна эфектыўным варыянтам.

У двухдыяпазоннай сістэме сапфіравая шаравая лінза можа перадаваць толькі гэтыя дзве даўжыні хвалі.

CCRQ мае розныя памеры шаравых лінзаў з дыяметрам 0,5-50 мм, матэрыял, у тым ліку k9, плаўлены дыяксід крэмнія, сапфір, крэмній, caf2, znse і г.д., вітаем тэставанне нашых лінзаў.
