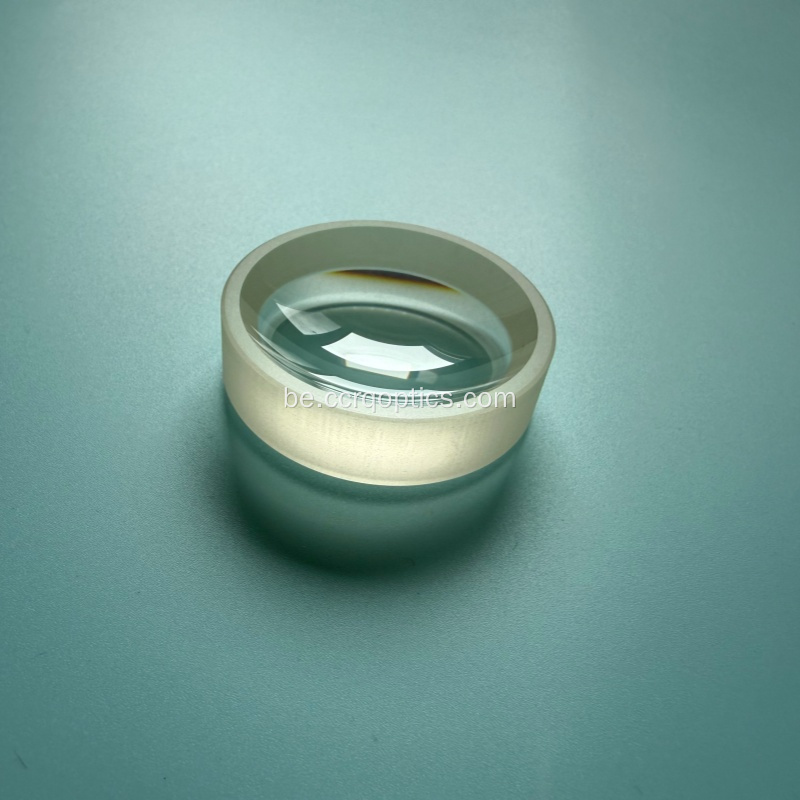

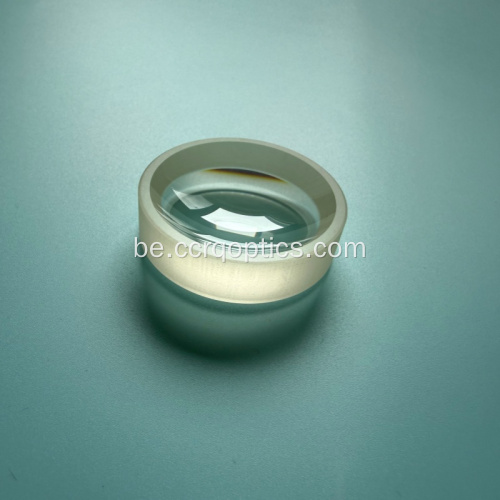

CaF2 аптычнае шкло плоская ўвагнутая лінза/ дваякапукатую лінзу

CaF2 аптычнае шкло плоская ўвагнутая лінза/ дваякапукатую лінзу

Name: цыліндрычная меніскавая лінза
Uploaded: 2026-04-07T08:09:44+08:00
Description: Плоскаўвагнутая лінза (плоска ўвагнутая лінза) - гэта адмоўная

$18-88 /Piece/Pieces

тып аплаты:	T/T
Інкатэрм:	FOB
мінімум заказ:	10 Piece/Pieces
транспарт:	Express,Air
порт:	beijing,guangzhou,shenzhen

Звяжыцеся прама цяпер

Апісанне Прадукта

Атрыбуты прадукту

Ўпакоўка і дастаўка

Апісанне Прадукта

Атрыбуты прадукту

мадэль №: PCL-CCRQ

Ўпакоўка і дастаўка

Продаж адзінак	:	Piece/Pieces
Тып пакета	:	загорнуты бурбалкай у скрынку, каб прадухіліць пашкоджанне
Прыклад малюнка	:

The file is encrypted. Please fill in the following information to continue accessing it

цыліндрычная меніскавая лінза

Відэа з плоскай ўвагнутай лінзай



Апісанне Прадукта

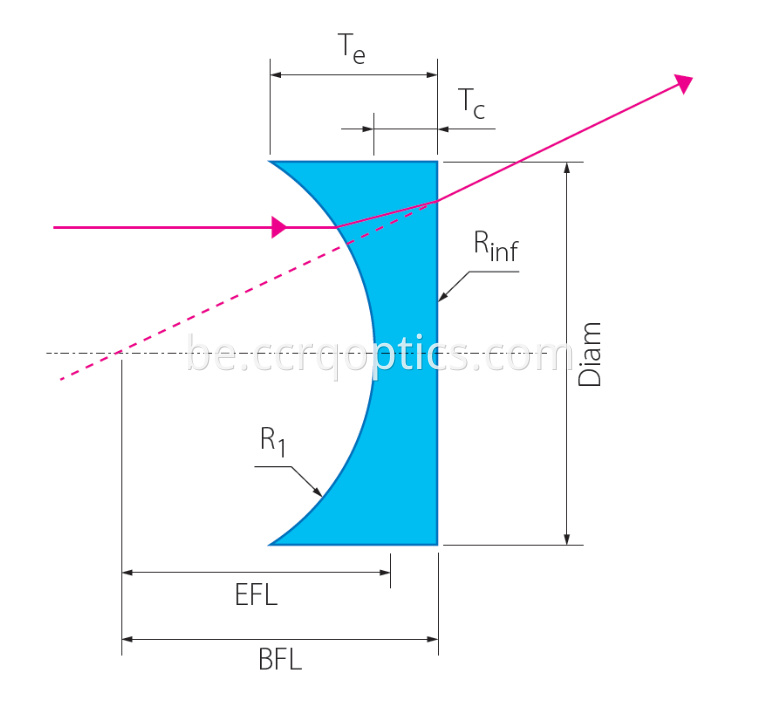

Плоскаўвагнутая лінза (плоска ўвагнутая лінза) - гэта адмоўная лінза (разбежная лінза), якая складаецца з плоскай паверхні і загнутай унутр ўвагнутай сферычнай паверхні, яна з'яўляецца часткай сферычнай лінзы. яго асноўная асаблівасць - фокусная адлегласць адмоўная, у выніку чаго святло разыходзіцца.

Супрацьлеглая плоская выпуклая лінза - гэта станоўчая лінза (збіральная лінза). Адзін бок плоскі, а другі - выпуклая сферычная паверхня, гэта таксама частка сферычнай лінзы. яго асноўнай асаблівасцю з'яўляецца станоўчая фокусная адлегласць і збліжэнне светлавых прамянёў у аптычных сістэмах.

Бі-ўвагнутая лінза (двайная ўвагнутая лінза) - гэта адмоўная лінза (разбежная лінза) з абодвух бакоў увагнутай, якая звычайна выкарыстоўваецца ў сіметрычных аптычных шляхах або ў сцэнарыях, дзе патрабуецца большы вугал разыходжання.

Параўнанне плана-выпуклай лінзы і плана-ўвагнутай лінзы

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

Розніца паміж аптычным шляхам і выявай

Плоскавыпуклая лінза (збіральная)

Аптычны шлях: паралельнае падзенне святла, светлавыя прамяні нахіляюцца да аптычнай восі і сыходзяцца ў рэальным фокусе

Візуалізацыя: выкарыстоўваецца для праекцыі і лупы

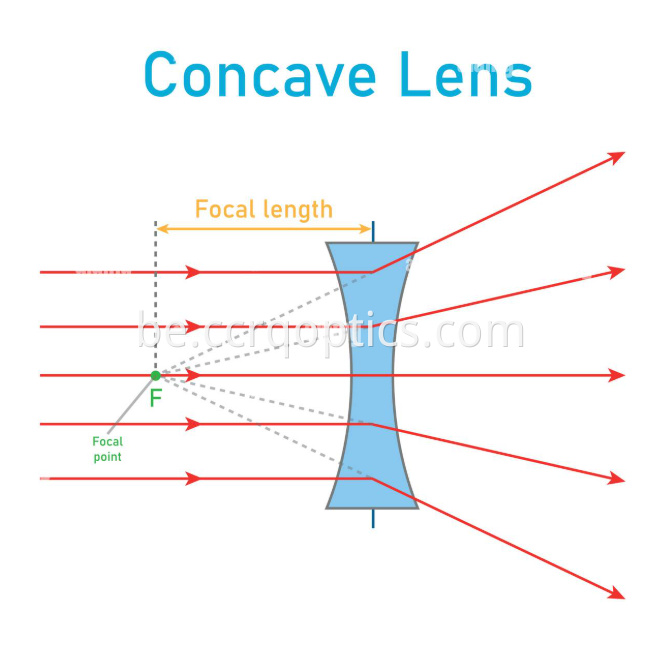

Плоска ўвагнутая лінза (разбежная)

аптычны шлях: паралельнае святло падае, светлавыя прамяні адхіляюцца ад аптычнай восі і выгінаюцца, зваротныя лініі перасякаюцца ў віртуальным фокусе

Вобраз: не рэальны відарыс аб'екта, гэта вертыкальны і павялічаны віртуальны відарыс

Плоскаўвагнутая лінза VS Двухвагнутая лінза

Dimension	Plano conave lens( flat concave )	bi concave lens ( double concave)
Structure	one side is flat, while the other side is concave	both sides are concave
Symmetry	Asymmetry	Symmetrical stucture
Minimum aberration condition	concave surface faces the beam with a large divergence degree	image conjugation(image positions can be interchanged)
Divergent thinking ability	relatively weak	stronger( with greater cuvature at the same focal length) strong
Typical application	beam boradening, focal extension, simple divergence	divergence, symmetrical optical path,aberration compensation

CCRQ Optics прапануе розныя аптычныя кампаненты, у тым ліку сферычныя лінзы, асферычныя лінзы, цыліндрычныя лінзы, шаравыя лінзы і г.д., пакрыццё AR, BBAR з ультрафіялетавага (УФ), бачнага або інфрачырвонага (ВК) спектраў.

Тэхнічныя характарыстыкі

Substrate	K9, fused silica, caf2, sapphire, znse,silicon optical glass
Size	Custom Made( 5-400mm)
Shape	plano convex, plano concave, bi convex, bi concave, meniscus( concave convex lens), achromatic,aspheric lens etc
Focal Length	+/-1%
S/D	40/20
Surface Accuracy	λ/4
Centration	<3'
CA	>90%
Bevel	0.2*45degree
Coating	AR,BBAR or uncoated
