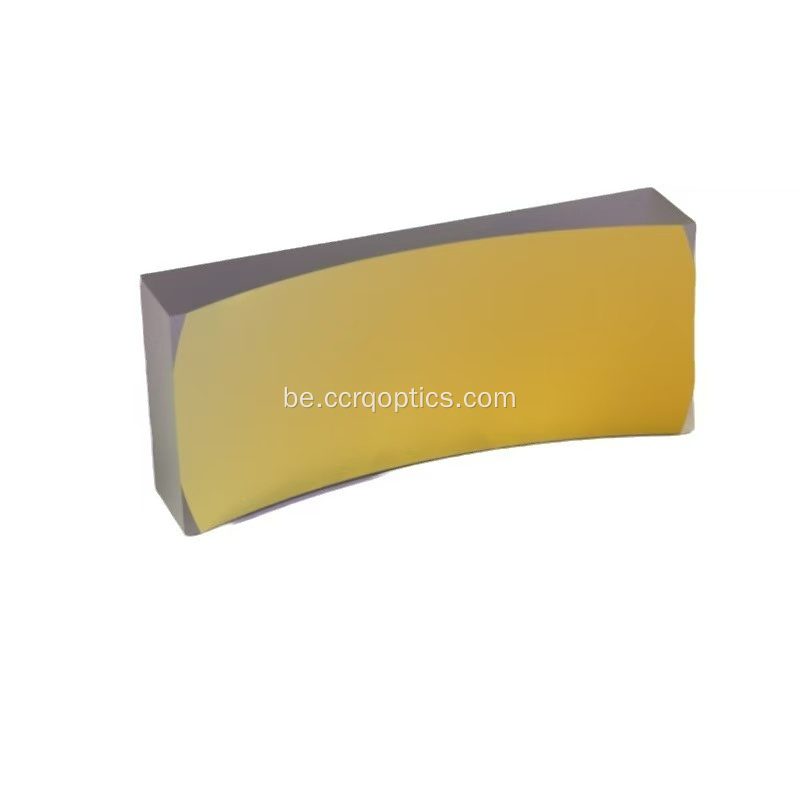

Аптычнае шкло K9, сферычнае святлоадбівальнае плоскаўвагнутае люстэрка

Гэта сферычнае ўвагнутае люстэрка, яго адлюстроўваючая паверхня з'яўляецца часткай сферы, і гэтая сфера ўвагнутая ўнутр, другі бок - плоская (плоская), ўвагнутая паверхня з святлоадбівальным пакрыццём (звычайна алюміній, срэбра, золата або дыэлектрычная плёнка, якая выкарыстоўваецца для адлюстравання і факусоўкі/рассейвання святла, плоская паверхня не ўдзельнічае ў аптычных функцыях, але ў асноўным выкарыстоўваецца для ўстаноўкі і фіксацыі. аптычны параметр адмоўны фокусная адлегласць, разбежны прамень.

Асноўныя характарыстыкі

Фокусная адлегласць - гэта адмоўнае значэнне, яго фокусная адлегласць роўная палове радыуса крывізны R, гэта значыць f=-R/2, адмоўны знак паказвае, што гэта рассейвальная лінза

Радыус крывізны: радыус сферычнай грані, дзе знаходзіцца ўвагнутая паверхня, які з'яўляецца асноўным параметрам, які вызначае фокусную адлегласць, звычайна тэхнічныя характарыстыкі ўключаюць ROC=-100 мм, -200 мм, -500 мм

Святлоадбівальны тып пакрыцця

Ахоўная алюмініевая плёнка: часцей за ўсё, добрае адлюстраванне R90% у бачным і блізкім інфрачырвоным дыяпазоне

Ахоўная срэбная плёнка: высокая адбівальная здольнасць у бачным святле да далёкага інфрачырвонага дыяпазону R97%, лёгкае акісленне і змяненне колеру

Дыэлектрычная плёнка: для пэўных даўжынь хваль лазера, R>99%, моцна паглынальная, выкарыстоўваецца ў лазерных сістэмах

Залатая плёнка: у асноўным выкарыстоўваецца ў інфрачырвоным спектры

Дакладнасць паверхні: λ/4

У асноўным функцыі і прымяненне

Яго асноўная функцыя заключаецца ў дасягненні кантрольнага разыходжання, пашырэння і факусоўкі асноўнага прамяня

*Пашырэнне лазернага прамяня - гэта самае класічнае прымяненне. У спалучэнні з плоска-выпуклай лінзай або плоска-выпуклым адбівальнікам ён утварае сістэму пашырэння кеплера або галілеева прамяня

Плоскаўвагнутае люстэрка, якое выконвае ролю эквівалентнай адмоўнай лінзы, выкарыстоўваецца для павелічэння дыяметра лазернага прамяня і памяншэння вугла разыходжання

*Выраўноўванне аптычнай сістэмы

Размесціце кропкавую крыніцу святла (напрыклад, святло, якое выходзіць з аптычнага валакна) у фокусе ўвагнутага люстэрка, пасля адлюстравання яно можа ствараць калімаваны (паралельны) прамень

карэкціраваць ахоп прамяня, перакрываючы святло, які злёгку закрывае, у калімаваны прамень

Генерацыя віртуальных аб'ектаў/віртуальных відарысаў: у складаных аптычных шляхах гэты метад выкарыстоўваецца для стварэння віртуальных пазіцый аб'ектаў або відарысаў, палягчаючы наступную апрацоўку аптычнымі кампанентамі

У адрозненне ад пашырэння прамяня калімаваны прамень вялікага дыяметра памяншае да калімаванага прамяня малога дыяметра (але майце на ўвазе, што павелічэнне шчыльнасці энергіі можа прывесці да пашкоджання)

карэкцыя аберацый нізкага парадку, у некаторых простых сістэмах яна можа выкарыстоўвацца для кампенсацыі невялікай колькасці сферычных аберацый, унесеных іншымі лінзамі
