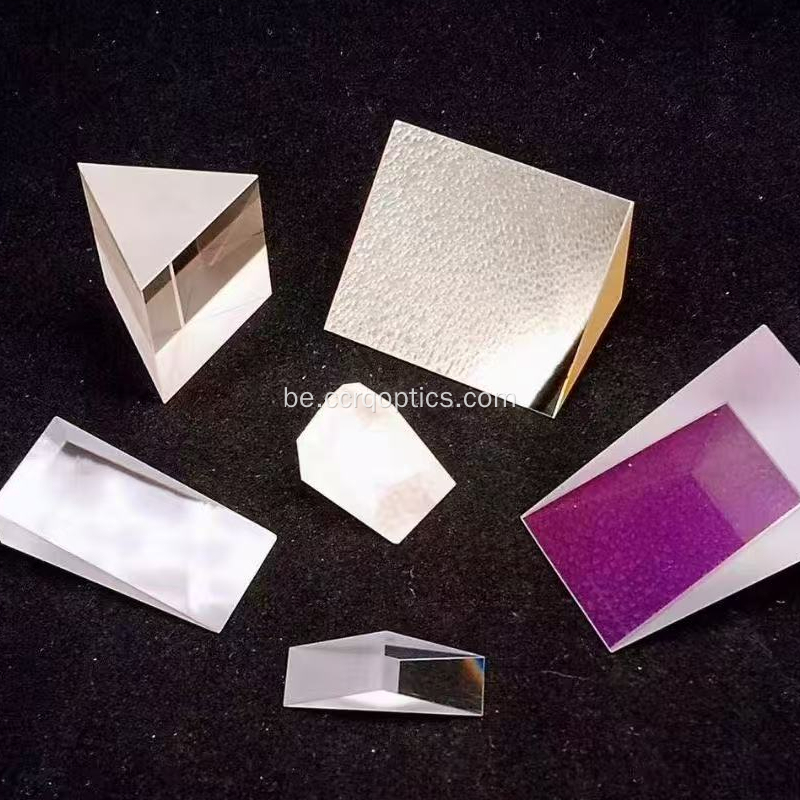

Карыстальніцкая прамавугольная аптычная прызма з высокай дакладнасцю

Карыстальніцкая прамавугольная аптычная прызма з высокай дакладнасцю

Name: сапфіравая прызма
Uploaded: 2026-04-07T08:09:16+08:00
Description: аптычныя прызмы выкарыстоўваюцца для перанакіравання святла на

$5.8-58 /Piece/Pieces

тып аплаты:	T/T
Інкатэрм:	FOB,Express Delivery
мінімум заказ:	5 Piece/Pieces
транспарт:	Express,Air
порт:	beijing,shanghai,guangzhou

Звяжыцеся прама цяпер

Апісанне Прадукта

Атрыбуты прадукту

Ўпакоўка і дастаўка

Апісанне Прадукта

Атрыбуты прадукту

мадэль №: PR2-CCRQ

Ўпакоўка і дастаўка

Продаж адзінак	:	Piece/Pieces
Тып пакета	:	бяспечная кардонная скрынка з анты-наездам
Прыклад малюнка	:

The file is encrypted. Please fill in the following information to continue accessing it

сапфіравая прызма

CaF2 Прызма і акно



Апісанне Прадукта

аптычныя прызмы выкарыстоўваюцца для перанакіравання святла на прызначаны анёл. Яны могуць выкарыстоўвацца рознымі спосабамі для адхілення прамяня або ў якасці падкладкі для раздзяляльнікаў прамяня

калі прамень трапляе ў нармаль да аднаго з бакоў прызмы, ён трапляе на грань гіпатэнузы пад вуглом, большым за крытычны вугал. Па асаблівасцях прызмы можна падзяліць на 4 тыпу.

1. Прамавугольная прызма, прамавугольная згінальная прызма

Адбівальнікі 90°

TIR або абароненае алюмініевае пакрыццё

Ён цалкам унутрана адлюстроўваецца на гіпатэнузе і выходзіць нармальна да грані іншага катэта

Калі прамень уваходзіць нармальна да грані гіпатэнузы, ён падвяргаецца двум поўным унутраным адлюстраванням на гранях катэтаў і выходзіць у процілеглым кірунку (адхіленне на 180°).

Шмат розных пакрыццяў наносіцца на гэтыя прызмы, некаторыя распаўсюджаныя тыпы: антыблікавае пакрыццё на дзвюх ножках, абароненае алюмініем пакрыццё на гіпатэнузе чорнай фарбай для ўшчыльнення, каб гарантаваць

Гэтыя прымы падыходзяць для аптычных ліній затрымкі і для выкарыстання высокай магутнасці

2. Складаная прызма пад прамым вуглом

Адбівальнікі 180°

Алюміній на катэтах і АР на гіпатэнузе

3. Дысперсная прызма

Брустэрская прызма

Літраў Прымс

Диспергирующие прызмы выкарыстоўваюцца для падзелу даўжыні хвалі святла.

Яны звычайна выкарыстоўваюцца для налады выхаду лазера, аддзялення бліжэйшых спектральных ліній і выбару адной даўжыні хвалі ад шматспектральнай крыніцы.

4.Адхіленне прым

Галубка прым

Вуглавыя кубікі

Адхіляюцца прымы выкарыстоўваюцца, каб выклікаць адхіленне ўваходзячага прамяня

Прызмы Dove ствараюць інверсію выявы ва ўваходзе прамяня, паралельнага аснове

Вуглавыя кубікі ствараюць пастаяннае адхіленне 180° незалежна ад вугла ўваходу і выкарыстоўваюцца для мэт выраўноўвання

Патрабаванні да апрацоўкі

Size	2-200mm
Shape	right angle prism,dove prism,wedged prism,pentagonal prism,TIR prism,rhombohedral prism or customized
Substrate	all kinds of high quality and environment-protection optical glass such as k9, fused silica,sapphire,single crystal silicon,CaF2,Znse
Surface Quality	40/20
Surface Accuracy	lambda/4
Angle Tolerance	<5'
Clear Aperture	>90%
Diameter Tolerance	+0/-0.1mm
Thickness Tolerance	+/-0.1mm
Coating	AR, BBAR, Reflective coating, Dielectric coating,Beam splitter coating,waterproof film, ITO
