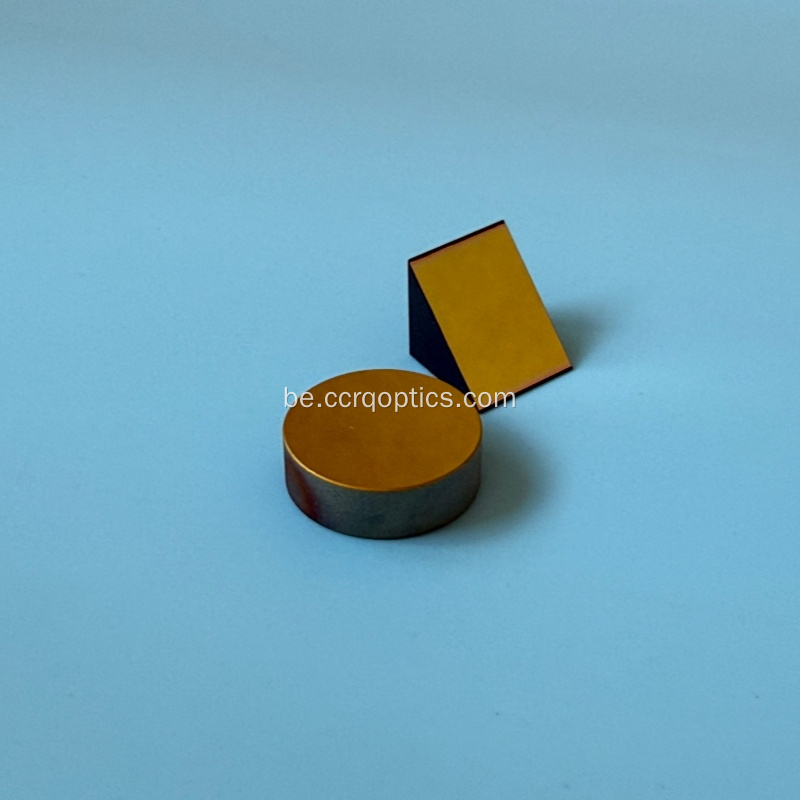

Аптычнае шкло K9/плаўлены крэмній, прамавугольная прызма

Аптычнае шкло K9/плаўлены крэмній, прамавугольная прызма

$18-88 /Piece/Pieces

тып аплаты:	T/T
Інкатэрм:	FOB
мінімум заказ:	10 Piece/Pieces
транспарт:	Air,Express
порт:	beijing,guangzhou,shenzhen

Звяжыцеся прама цяпер

Апісанне Прадукта

Атрыбуты прадукту

Ўпакоўка і дастаўка

Апісанне Прадукта

Атрыбуты прадукту

мадэль №: RAP-CCRQ

Ўпакоўка і дастаўка

Продаж адзінак	:	Piece/Pieces
Тып пакета	:	загорнуты бурбалкай у скрынку і прадухіліць пашкоджанне
Прыклад малюнка	:

The file is encrypted. Please fill in the following information to continue accessing it

сапфіравая прызма



Апісанне Прадукта

Прамавугольная прызма (таксама вядомая як прамавугольны адбівальнік) - гэта прылада для паваротаў на аптычным шляху пад прамым вуглом. Ён выкарыстоўвае поўнае ўнутранае адлюстраванне (TIR) для дасягнення павароту на 90 градусаў або адлюстравання прамяня святла на 180 градусаў, і з'яўляецца больш стабільным і лягчэй рэгулявацца ў параўнанні са звычайнымі адлюстроўваючымі люстэркамі

Прынцып працы і рэжым аптычнага шляху

* 90 градусаў (найбольш часта выкарыстоўваецца) : святло паступае перпендыкулярна ад прамавугольнай паверхні, падвяргаецца поўнаму ўнутранаму адлюстраванню на нахіленай паверхні, а затым выходзіць з іншай прамавугольнай паверхні. гэта кампактнае рашэнне ў якасці альтэрнатывы адбівальніку

* Святлоадбівальнік на 180 градусаў : святло трапляе праз нахіленую паверхню, падвяргаецца двум адлюстраванням, а потым вяртаецца па першапачатковым шляху. Ён выкарыстоўваецца ў інтэрферометрах і іншых дакладных вымярэннях.

*Інверсія выявы: у сістэме візуалізацыі яна таксама можа інвертаваць або паварочваць выяву (напрыклад, у перыскопе)

Ключавыя параметры выбару

Адпаведнасць матэрыялаў: прамавугольная прызма таксама мае прамавугольную прызму Znse , спецыяльна распрацаваную для кіравання траекторыяй інфрачырвонага святла CO2-лазераў (10,6 мкм)

агульныя матэрыялы таксама ўключаюць

N-BK7/K9: даўжыня хвалі бачнага святла (мікраскоп, тэлескоп)

Плаўлены дыяксід крэмнія: падыходзіць для ультрафіялету або высокай магутнасці лазера з высокім парогам пашкоджання

Варыянт з пакрыццём або без пакрыцця

* празрысты адбівальнік інтэрфейсу (TIR) : выкарыстоўваецца ў паветры, з нахіленым краем, абапіраючыся на поўнае адлюстраванне, эфектыўнасць амаль 100%

* Святлоадбівальнае пакрыццё : калі аптычны шлях пагружаны ў вадкасць або вугал падзення меншы за крытычны вугал, нахілены бок павінен быць пакрыты алюмініевай/сярэбранай/залатой плёнкай.

*Антыблікавае пакрыццё (AR): аптычнае пакрыццё паверхні, якое наносіцца, каб прапускаць святло, зводзячы да мінімуму страты на адлюстраванне Фрэнеля

*Паказчыкі дакладнасці: для высокадакладных прыкладанняў варта звярнуць увагу на допуск вугла 90 градусаў (другі ўзровень дугі) і форму паверхні (λ/8)

Тыповыя сцэнары прымянення

*складанне аптычнага шляху: у галоўцы лазернай апрацоўкі і ўнутранай частцы прынтара доўгі аптычны шлях згортваецца ў невялікую прастору.

*Сістэма візуалізацыі: біноклі, тэлескопы, мікраскопы з інверсіяй і пазітыўнай візуалізацыяй

*Дакладнае вымярэнне: Эталонныя адбівальнікі ў аўтакаліматарах і інтэрферометрах

Тэхнічныя характарыстыкі

Substrate	K9, fused silica, CaF2, Sapphrie , Znse optical glass
Size	5-400mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3'（ 90° or 45°）
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45°
Coating	uncoated, AR,HR,Beamsplitter etc
CA	>90%

Наша кампанія, якая спецыялізуецца на апрацоўцы, вытворчасці і продажы дакладных аптычных кампанентаў, мы спецыялізуемся на аптычных кампанентах, уключаючы сапфіравыя вокны, сферычныя лінзы, аптычныя люстэркі, аптычныя вокны, аптычныя прызмы, фільтры і лазеры.

У нас ёсць кваліфікаваная каманда інжынераў-оптыкаў, якая валодае вопытам у апрацоўцы аптычных кампанентаў на працягу больш за 10 гадоў і мае завершаную вытворчую лінію рэзкі, фрэзеравання, шліфоўкі, паліроўкі, пакрыццяў, распылення фарбы і зборкі.

Найвышэйшая якасць прадукцыі і наш лепшы сэрвіс дазваляюць нам супрацоўнічаць з усё большай колькасцю кліентаў у краіне і за мяжой.

Нашы катэгорыі прадуктаў пералічаны наступным чынам.

1. Лазерная оптыка, такая як лазерная факусіроўка, лазернае люстэрка, якое прымяняецца да станкоў для лазернай рэзкі і гравіроўкі і г.д.

2.Інфрачырвоная оптыка, такая як сапфіравае акно, акно CaF2, акно BaF2, акно MgF2, акно ZnS, акно Znse, акно крэмнія, IRG205, IRG206, IRG207 і г.д.

3.Аптычныя кампаненты шкла, такія як сферычныя лінзы, ахраматычныя лінзы дублетныя, шарыкавыя лінзы, каліматарныя лінзы, вуглавыя кубічныя прызмы, аптычныя лінзы, прамавугольныя прызмы, прызмы ATR і г.д.

4.Аптычныя люстэркі, дыэлектрычныя люстэркі, сферычныя ўвагнутыя або выпуклыя люстэркі, пазавосевыя парабалічныя люстэркі з пакрыццём, уключаючы срэбра, золата, алюміній, медзь, нікель і г.д.

Акрамя таго, мы таксама спецыялізуемся на вытворчасці прызм вялікага памеру, такіх як перыскопная прызма, раздзяляльнік прамянёў (куб, пласціна).

У нас ёсць сучасныя машыны для нанясення пакрыццяў і адпаведнае абсталяванне, такое як прылады ультрагукавой ачысткі. наша тэхнічная каманда здольная выконваць розныя тыпы працэсаў нанясення пакрыццяў для задавальнення рознага попыту, у тым ліку пакрыццё AR, пакрыццё HR, пакрыццё з доўгім праходам, пакрыццё з кароткім праходам, паласавое пакрыццё, антылазернае пакрыццё, воданепранікальнае пакрыццё, металічнае пакрыццё і токаправоднае пакрыццё

Для забеспячэння найвышэйшага стандарту якасці аптычных кампанентаў наша кампанія аснашчана сучасным выпрабавальным абсталяваннем, такім як трохмерны аптычны профілометр ZYGO, лазерны інтэрферометр, спектрафатометр UV-3600 і відэавымяральныя машыны.

Survice мэта нашай кампаніі з'яўляецца прынцыпам, заснаваным на сумленнасці, увазе да якасці, імкненні да дасканаласці, кошту акцый, мы гатовыя стаць вашымі лепшымі пастаўшчыкамі аптычных кампанентаў у Кітаі.
