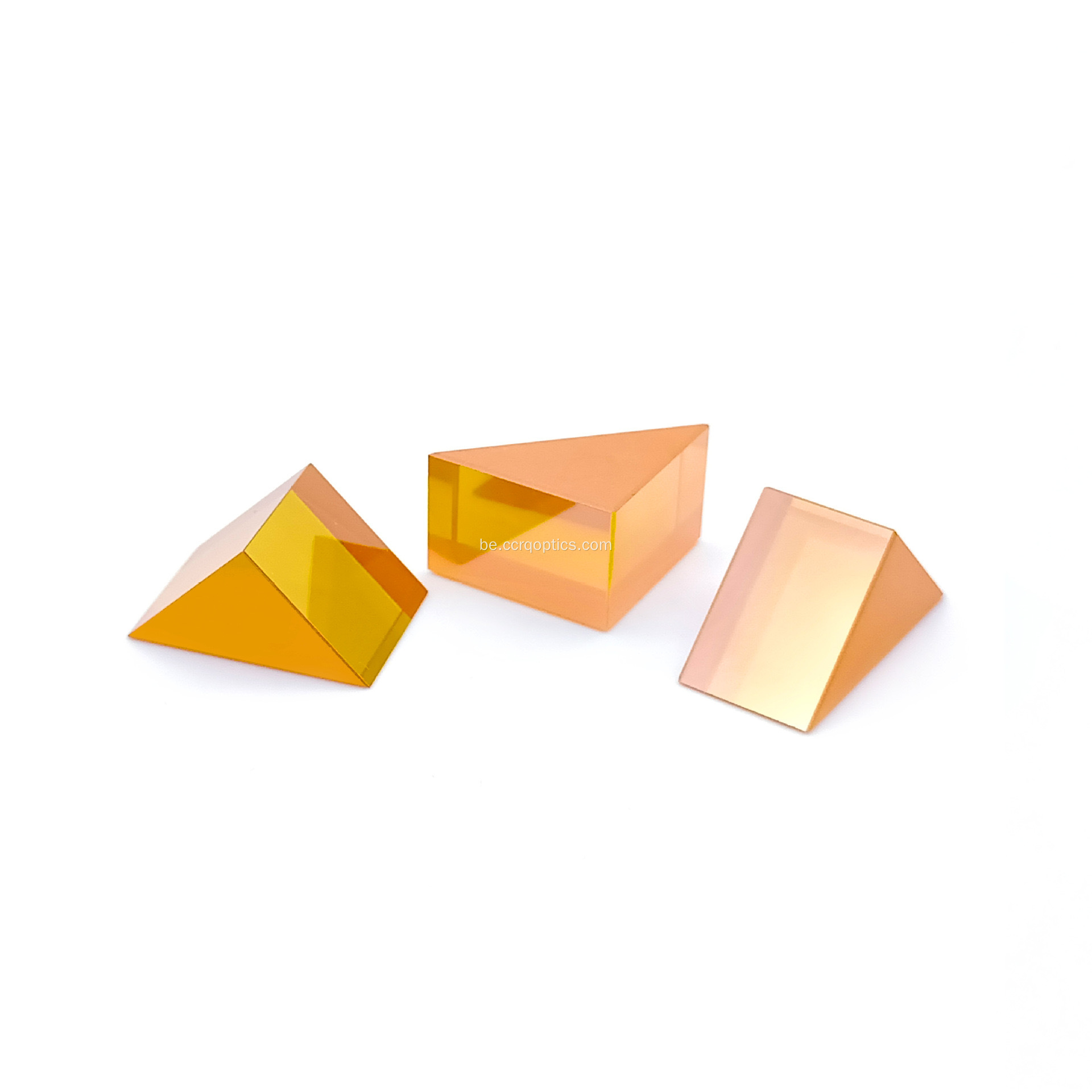

Індывідуальныя прамавугольныя прызмы

$18-88 /Piece/Pieces

тып аплаты:	T/T
Інкатэрм:	FOB
мінімум заказ:	10 Piece/Pieces
транспарт:	Air,Express
порт:	beijing,guangzhou,shenzhen

Звяжыцеся прама цяпер

Апісанне Прадукта

Атрыбуты прадукту

Ўпакоўка і дастаўка

Апісанне Прадукта

Атрыбуты прадукту

мадэль №: RAP-CCRQ

Ўпакоўка і дастаўка

Продаж адзінак	:	Piece/Pieces
Тып пакета	:	загорнуты бурбалкай у скрынку, каб прадухіліць пашкоджанне
Прыклад малюнка	:

The file is encrypted. Please fill in the following information to continue accessing it

сапфіравая прызма

CaF2 Прызма і акно



Апісанне Прадукта

Прамавугольная прызма - гэта аптычны кампанент з формай папярочнага сячэння ў выглядзе раўнабедранага прамавугольнага трохвугольніка (45°-45°-90°). Яе асноўная функцыя - эфектыўнае змяненне напрамку траекторыі святла шляхам поўнага ўнутранага адлюстравання (TIR), і яна часта выкарыстоўваецца ў якасці альтэрнатывы плоскім адбівальнікам.

Рэжым асноўнага аптычнага шляху

У залежнасці ад напрамку падальнага святла, ён можа дасягнуць двух асноўных тыпаў праламлення.

* Паварот на 90° (найбольш часта выкарыстоўваецца ў паўсядзённым жыцці

Калі святло падае перпендыкулярна на прамавугольную паверхню, яно падвяргаецца поўнаму адлюстраванню на нахіленай паверхні, а затым выходзіць перпендыкулярна ад іншай прамавугольнай паверхні. Гэта фундаментальны прынцып, які ляжыць у аснове згортвання аптычных шляхоў у перыскопах і мікраскопах

* 180° святло адбівальніка трапляе на нахіленую паверхню перпендыкулярна. ён адлюстроўваецца адзін раз на кожнай з дзвюх прамавугольных паверхняў і, нарэшце, вяртаецца паралельна напрамку падзення. Гэтая характарыстыка вяртання ўздоўж зыходнага шляху часта выкарыстоўваецца ў сістэмах вымярэння адлегласці або выраўноўвання

Прамавугольная прызма супраць плоскага люстэрка

У параўнанні з плоскім люстэркам з пакрыццём прамавугольныя прызмы маюць унікальныя перавагі ў інжынерных прымяненнях:

*Высокая эфектыўнасць адлюстравання: пры выкарыстанні фізічнага поўнага адлюстравання страт энергіі амаль няма, што перавышае хуткасць адлюстравання металічных пакрыццяў.

*Моцная стабільнасць: з апорнымі плоскасцямі 45° і 90° механічная ўстаноўка больш бяспечная і мае добрую сейсмаўстойлівасць

*Добрая трываласць: святлоадбівальная паверхня знаходзіцца ўнутры шкла, якое менш схільна ўбіранню вільгаці, драпінам ад акіслення

Тыповыя сцэнары прымянення

*Згортванне аптычнага шляху: скарачэнне падоўжных памераў абсталявання ў тэлескопах і мікраскопах

*Паварот выявы: змяніце арыентацыю выявы (перавернута/перавернута налева-направа)

*Лазерная сістэма: накіроўвае лазерны прамень на паварот на 90° або дзейнічае як адбівальнік

*Вымяральныя прыборы: прыбор для нівеліравання, прыбор для вымярэння адлегласці са святлоадбівальнымі мішэнямі

Выбар і матэрыялы

Агульныя матэрыялы шкло k9/N-bk7, прыдатнае для 350-2000 нм, або плаўлены дыяксід крэмнія/сапфір (для прымянення ўльтрафіялетавага / глыбокага ўльтрафіялетавага выпраменьвання, інфрачырвоны 10,6 мкм CO2-лазер выбярэ Znse

Прапанова пакрыцця: калі вугал падзення святла можа быць меншым за крытычны вугал поўнага адлюстравання 42°, трэба зрабіць пакрыццё HR (напрыклад, алюмініевае пакрыццё) на нахіленай паверхні, каб забяспечыць адбівальную здольнасць.

Тэхнічныя характарыстыкі

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Наша кампанія, якая спецыялізуецца на апрацоўцы, вытворчасці і продажы дакладных аптычных кампанентаў, мы спецыялізуемся на аптычных кампанентах, уключаючы сапфіравыя вокны, сферычныя лінзы, аптычныя люстэркі, аптычныя вокны, аптычныя прызмы, фільтры і лазеры.

У нас ёсць кваліфікаваная каманда інжынераў-оптыкаў, якая валодае вопытам у апрацоўцы аптычных кампанентаў больш за 10 гадоў і мае завершаную вытворчую лінію рэзкі, фрэзеравання, шліфоўкі, паліроўкі, нанясення пакрыццяў, распылення фарбы і зборкі.

Найвышэйшая якасць прадукцыі і лепшы сэрвіс дазваляюць нам супрацоўнічаць з усё большай колькасцю кліентаў у краіне і за мяжой.

Нашы катэгорыі прадуктаў пералічаны наступным чынам.

1. Лазерная оптыка, такая як лазерная факусіроўка, лазернае люстэрка, якое прымяняецца да станкоў для лазернай рэзкі і гравіроўкі і г.д.

2.Інфрачырвоная оптыка, такая як сапфіравае акно, акно CaF2, акно BaF2, акно MgF2, акно ZnS, акно Znse, акно крэмнія, IRG205, IRG206, IRG207 і г.д.

3.Аптычныя кампаненты шкла, такія як сферычныя лінзы, ахраматычныя лінзы дублетныя, шарыкавыя лінзы, каліматарныя лінзы, вуглавыя кубічныя прызмы, аптычныя лінзы, прамавугольныя прызмы, прызмы ATR і г.д.

4.Аптычныя люстэркі, дыэлектрычныя люстэркі, сферычныя ўвагнутыя або выпуклыя люстэркі, пазавосевыя парабалічныя люстэркі з пакрыццём, уключаючы срэбра, золата, алюміній, медзь, нікель і г.д.

Акрамя таго, мы таксама спецыялізуемся на вытворчасці прызм вялікага памеру, такіх як перыскопная прызма, раздзяляльнік прамянёў (куб, пласціна).

У нас ёсць перадавыя машыны для нанясення пакрыццяў і адпаведнае абсталяванне, такое як прылады ультрагукавой ачысткі. наша тэхнічная каманда здольная выконваць розныя тыпы працэсаў нанясення пакрыццяў для задавальнення рознага попыту, у тым ліку пакрыццё AR, пакрыццё HR, пакрыццё з доўгім праходам, пакрыццё з кароткім праходам, паласавое пакрыццё, антылазернае пакрыццё, воданепранікальнае пакрыццё, металічнае пакрыццё і токаправоднае пакрыццё

Для забеспячэння найвышэйшага стандарту якасці аптычных кампанентаў наша кампанія аснашчана сучасным выпрабавальным абсталяваннем, такім як трохмерны аптычны профілометр ZYGO, лазерны інтэрферометр, спектрафатометр UV-3600 і відэавымяральныя машыны.

Survice мэта нашай кампаніі з'яўляецца прынцыпам, заснаваным на сумленнасці, увазе да якасці, імкненні да дасканаласці, кошту акцый, мы гатовыя стаць вашымі лепшымі пастаўшчыкамі аптычных кампанентаў у Кітаі.
